Schaltbarer Zuheizer (Eberspächer D3WZ)

Damit man bei Kurzstreckenbetrieb den Zuheizer abschalten (wegen verrußen) oder auch bei Temperaturen über 5 Grad aktivieren kann, wurde ein Schalter (EIN-AUS-EIN) zwischen Zuheizer und Temperaturfühler eingeschleift.

Hier steckt der Thermofühler (blaues Steckergehäuse), im rechten Radkasten hinter dem Stoßfänger.

Mit dem Umschalter sind drei Betriebszustände erzielbar:

A Automatik Thermofühler schaltet Zuheizer (Originalzustand) 0 Zuheizer AUS Thermoschalter ist unterbrochen E Zuheizer EIN bis Kühlwasser mehr als 85 Grad hat, da Thermofühler überbrückt ist

Da der Wippschalter nicht sehr groß ist (250V/4A von Westfalia Best.-Nr. 235689, Preis: 0,82 EUR) war zusäzlich noch Platz für zwei Leuchtdioden. Hierzu muss jedoch noch ein Masseanschluß (nicht im Schaltplan) herangeführt werden (z.B. vom Radio). Die rote LED signalisiert, dass der Thermoschalter geschaltet hat, die Aussentemperatur also unter 5 Grad beträgt. Die gelbe LED leuchtet, wenn der Zuheizer laufen soll, also "E" oder "A" bei unter 5 Grad.

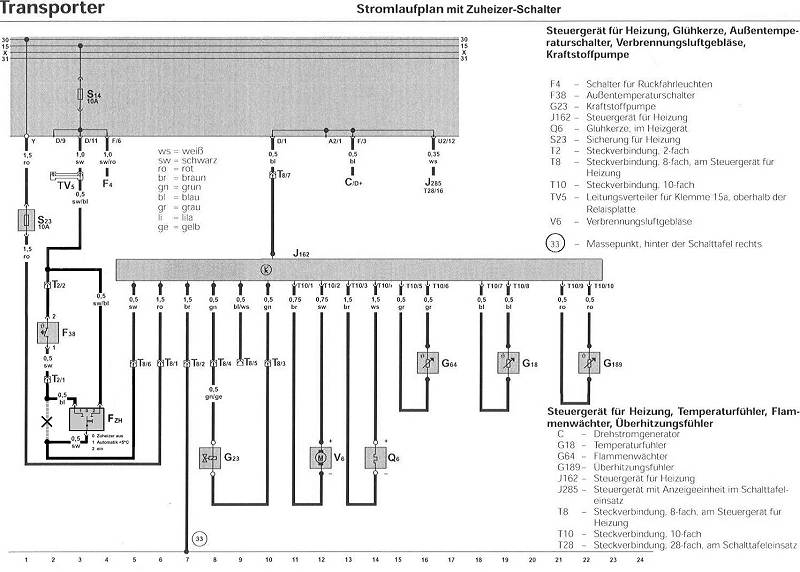

Das 3-adrige Kabel vom Schalter läuft bis zum ovalen 8-poligen Stecker im Batteriekasten und wurde dort angeschlossen.   Den Schaltplan mit Zuheizer-Schalter gibt es hier, ohne Schalter (Originalzustand) hier.
